STM32 доска STM32F103ZET6 STM32F103 ARM Cortex-M3 STM32 макетная плата+ PL2303 USB, UART модуль комплект = Open103Z Стандарт

Описание

STM32 доска STM32F103ZET6 STM32F103 ARM Cortex-M3 STM32 макетная плата + PL2303 USB, UART модуль комплект = Open103Z Стандарт

Обзор

Open103Z-это STM32 макетная плата, которая оснащена устройством STM32F103ZET6 в качестве микроконтроллера. Он поддерживает Дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с семьями STM32F.

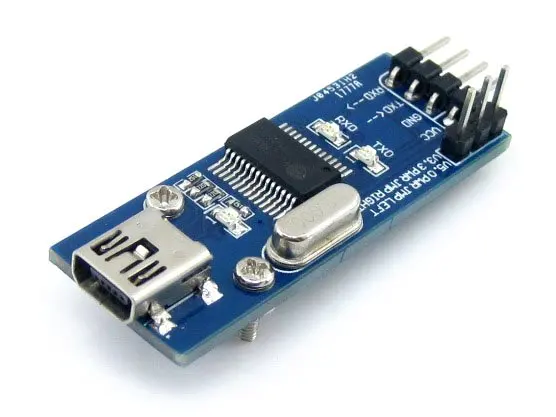

Примечание: стандарт Open103Z включает только одну вспомогательную плату -- PL2303 USB плата UART (mini).

What's On Board

STM32F103ZET6:Высокая производительность STM32 MCU в LQFP144 пакет, который отличается Ядро:Рука Cortex-M3 32-разрядный процессор RISC; Рабочая частота:72 МГц, 1,25 DMIPS/МГц; Ввода/вывода:112; Операционной Напряжение:2-3,6 В; Память:512 K Flash, 64 K ram (самая высокая спецификация в серии STM32F103Z); Связь интерфейсы:3 xSPI, 5 xUSART, 2xI2S, 2xI2C, 1 xFSMC, 1xlcd, 1 xSDIO, 1x USB, 1 xCAN; Конвертеры AD & DA:3xAD (12 бит, 1 мкс, 21 канал); 2xDA (12 бит); Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP; 74LVC139:Используется для расширения FSMC, позволяет одновременно подключать несколько периферийных устройств через FSMC, таких как подключение lcd и NAND FLASH; AMS1117-3.3:Регулятор напряжения 3,3 В; Мощность переключения питания:5 в постоянного тока или USB; Мощность индикатор; Светодиоды:Удобно для индикации состояния ввода/вывода или настройки программы; Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций); Кристаллический осциллятор 32,768 K:Для внутреннего РТК; 8 м кварцевый генератор:Позволяет MCU работать на 72 м частоте путем увеличения частоты; Интерфейс SDIO:Подключается к Micro-Панель SD легко, это гораздо быстрее для чтения/записи Micro SD карты через SDIO, чем через SPI; 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, мотору и т. д.; Может Интерфейс:Связывается с аксессуарами, которые имеют функцию устройства CAN удобно; SPI Интерфейс:Легко подключается к периферийным устройствам SPI, таким как вспышка (AT45DBxx), sd-карта, MP3 и т. д.; I2C Интерфейс:Легко подключается к периферийным устройствам 2c, таким как расширитель I/O (PCF8574), EEPROM (AT24Cxx) и т. д.; NAND флэш-память Интерфейс:Легко подключается к периферийным устройствам NAND FLASH; ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном; Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковкам), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Интерфейс PS/2:Легко подключается к PS/2 клавиатуре или мыши; USART1 Интерфейс:Легко подключается к RS232, RS485, USB к 232; USART2 Интерфейс:Легко подключается к RS232, RS485, USB к 232; FSMC Интерфейс:Легко подключается к интерфейсу FSMC, например, NorFlash (S29GL128P), SRAM (IS62WV51216BLL); USB Порты и разъёмы:Usb-связь между платой и ПК; 5 В DC jack; 5 В/3,3 В вход/выход питания; MCU штыревый разъем:Все контакты MCU доступны на дополнительные разъемы для дальнейшего расширения; Интерфейс JTAG/SWD:Для отладки/программирования; Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1; Usb-включения, джемпер Короткий перемычка, чтобы включить автоматическое обнаружение ПК во время подключения USB; Откройте перемычку для отключения; Интерфейс PS/2 перемычка Короткий перемычка для подключения устройства PS/2 по умолчанию I/Os; Откройте перемычку для подключения устройства PS/2 к пользовательскому I/Os через провода DuPont; Светодиоды джемпер Короткий перемычка для подключения светодиодов по умолчанию I/Os; Откройте перемычку для подключения светодиодов к пользовательскому I/Os через провода DuPont; VBAT Перемычка выбора Короткий перемычка для использования системы питания; Откройте перемычку для подключения VBAT к внешнему питанию, например, к батарее;

Фото

Примечание:
Open103Z поддерживает программирование через STM32 USART bootloader, USB к UART вспомогательной плате также предоставляется в упаковке.
Open103Z не интегрирует любую функцию отладки, требуется дебюгер.
Стандарт Open103Z включает только одну вспомогательную плату -- PL2303 USB плата UART (mini).

JTAG

На рисунке 1 и 2 показаны разъемы JTAG/SWD интерфейса

Развития ресурсы

Руководство пользователя CD включает в себя средства разработки, указанные ниже:

Соответствующие программное обеспечение (KEIL и т. д.) Код демонстрационной версии (примеры в C, мкс/OS-II) Схема (PDF) STM32 разработка документов (таблица и т. д.)

Посылка содержит
